一、TYC系列移動式真空濾油機用途

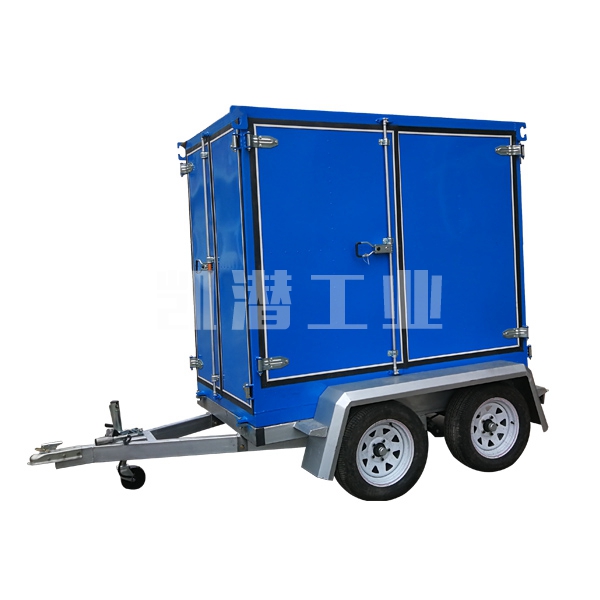

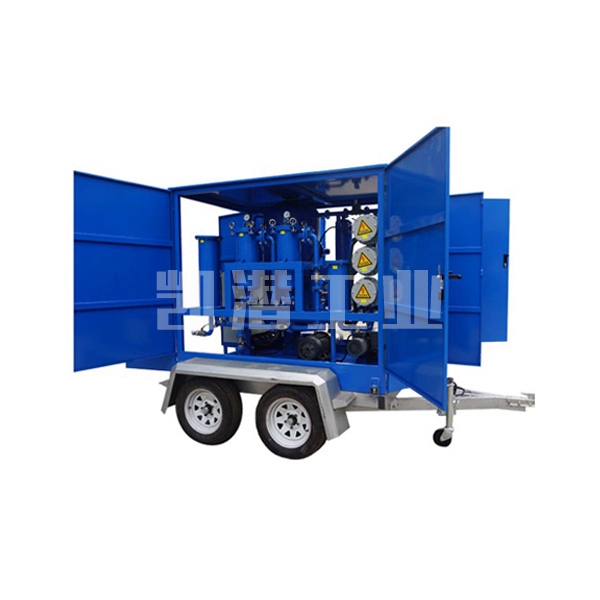

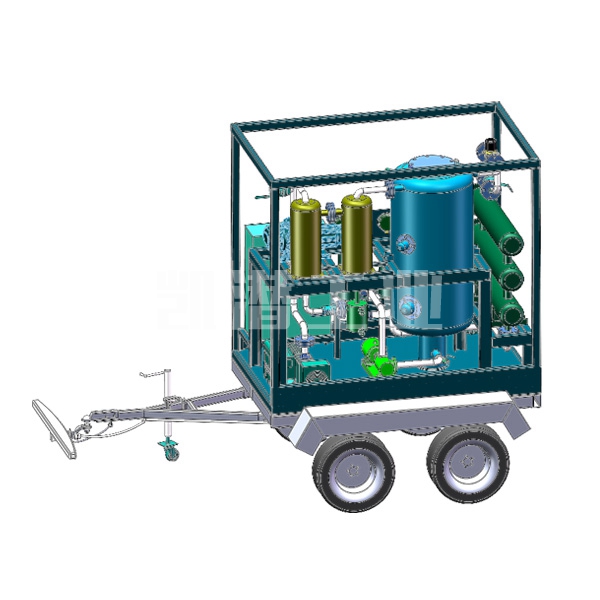

拖車式真空濾油機廣泛用于電力、石油、化工、鐵路等行業，野外作業的油凈化處理設備，在真空濾油機原有基礎上加裝拖車而成，裝有減震彈簧鋼板，帶有剎車，轉向燈，在行駛的過程中正常可靠。
也用于各類大型變壓器設備安裝和檢修時的油凈化處理及真空熱油循環干燥。不僅用在110KV-330KV的變壓器絕緣油凈化處理上，也適用于高等級新油，進口油的深度處理，本機與單級真空濾油機相比增加了羅茨泵增壓系統，二次高真空分離系統，三維立體閃急快速蒸發系統，其脫水、脫氣、脫乙炔、除酸值、脫除游離炭等，處理后油極限耐壓值更高，既可作濾油使用，也可作為獨立真空源對變壓器設備進行真空干燥注油功能。
二、TYC系列移動式真空濾油機功能
2.1.變壓器110-1100KV主變壓器絕緣油脫水、脫氣、除雜質。
2.2.變壓器110-1100KV主變壓器絕緣油脫除乙炔。
2.3.變壓器110-1100KV主變壓器絕緣油抽真空干燥。
2.5.有效濾除99%油液中的游離水和99.9%溶解水的同時還可濾除99%游離氣體和98%溶解氣體等。
2.6.根據客戶需求定制生產為：帶PLC、帶變頻技術、拖車等等。
2.7.技術優勢特點
絕緣油雙級真空濾油機工藝設計：雙級_真空系統，凱潛獨有真空分離技術，有效快速脫除油中的水分、乙炔、酸值、機械雜質，游離碳、膠質等;提高油的耐壓值，如：
(a)油質初始值：含水量：≤50mg/L、含氣量：≤10 %(體積分?jǐn)?shù))、擊穿電壓：≥25KV。
(b)二次凈化： 含水量：≤15mg/L、含氣量：≤0.1%(體積)、耐壓值：≥50KV(球極)。
(c)三次凈化：殘余水分：≤5-10ppm、殘余氣體：≤0.05%、乙炔含量為0、耐壓：≥60KV(球極)注：含水、含氣量測量方法按有關GB、DL或IEC標準。
三、TYC系列移動式濾油機處理后油質指標
性能項目 | 單位 | 處理后指標 | 檢驗方法 |
機械雜質 | ％ | 無 | GB/T511 |
破乳化值 | Min | ≤30 | GB/T7605 |
水分 | Mg/L | ≤5PPM | GB/T7600 |
酸值 | mgkoH/g | ≤0.3 | GB/T264 |
清潔度 | 級 | 6級 | NAS 1638 |
耐壓值 | KV | 55-65 | GB、DL或IEC標準 |
殘余氣體 | ≤0.01％ | ≤0.01 | 含氣量測量方法按有關GB、DL或IEC標準 |
乙炔 | Mg/L | 0 | 含氣量測量方法按有關GB、DL或IEC標準 |
過濾精度 | 1um | ||
TYC系列移動式真空濾油機選型技術參數
參數名稱 | 單位 | TY-C-30 | TY-C50 | TY-C100 | TY-C150 | TY-C200 | TY-C300 | ||
流 量 | L/min | 30 | 50 | 100 | 150 | 200 | 300 | ||
工作真空度 | Mpa | －0.08～0.098 | |||||||
工作壓力 | Mpa | ≤0.5 | |||||||
工作溫度 | ℃ | 45－65智能調節 | |||||||
電 源 | V | 380-480V/50-60Hz-三相四線可以根據客戶定制 | |||||||
加熱功率 | KW | 30 | 36 | 72 | 96 | 144 | 180 | ||
總功率 | KW | 33 | 40 | 76 | 102 | 152 | 190 | ||
進出口管徑 | mm | Φ32 | Φ38 | Φ42 | Φ48 | Φ64 | Φ76 | ||
重量 | Kg | 685 | 850 | 1200 | 1650 | 2300 | 3100 | ||
外形尺寸 | 長 | mm | 1100 | 1200 | 1450 | 1700 | 1750 | 1800 | |
寬 | mm | 950 | 1000 | 1150 | 13500 | 1450 | 1500 | ||
高 | mm | 1450 | 1500 | 1700 | 2000 | 2000 | 2100 | ||
