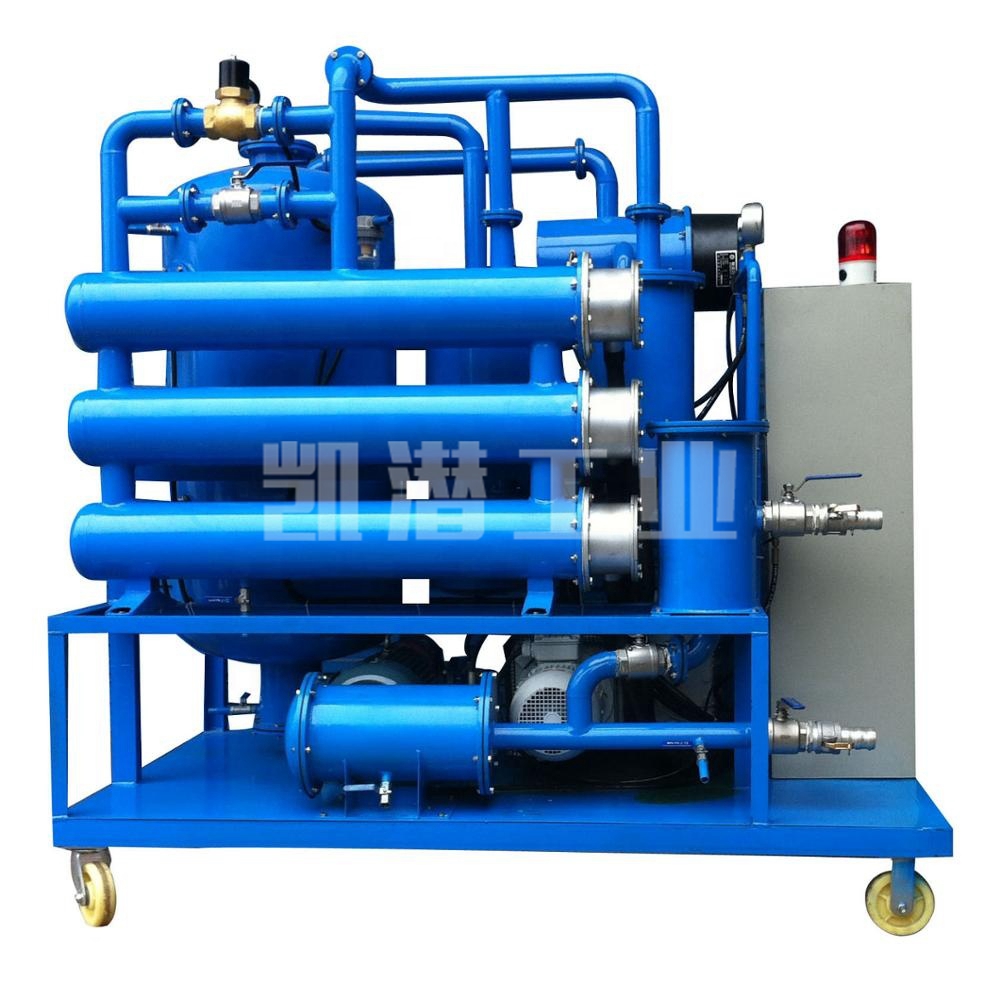

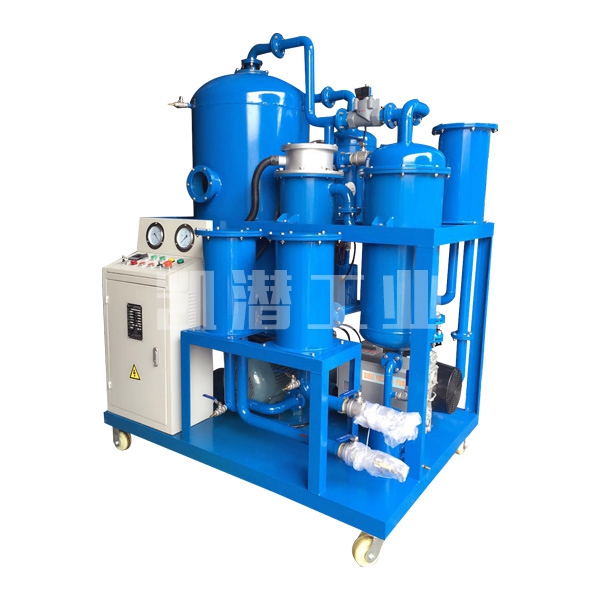

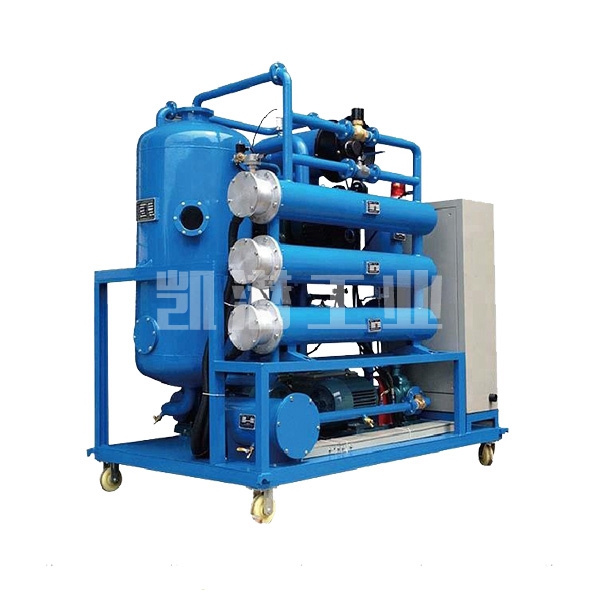

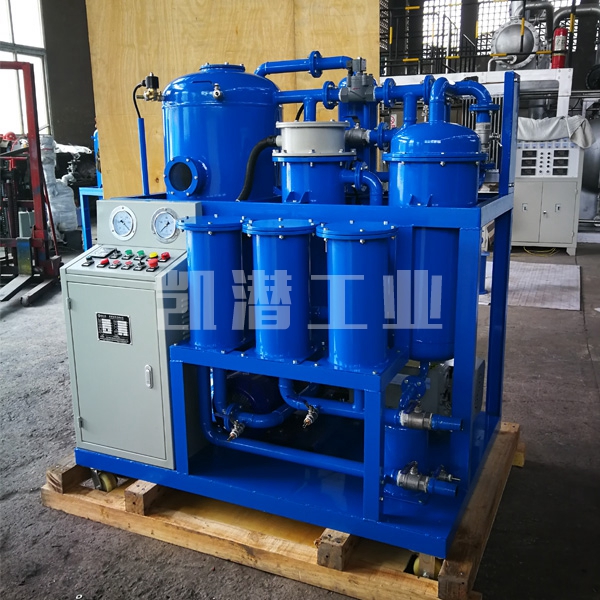

一、TY-Q系列透平油真空濾油機用途
適用于透平油汽輪機組，及水輪機組，在線或離線運行使尚未劣化變質的油得到及時凈化，TY-Q系列透平油高真空濾油機，集真空干燥分離，三維立體霧化技術與精密過濾技術于一體，使已經串氣、漏水、老化、含酸，多泡乳化的劣質油品經處理后達到新油的使用標準，廣泛用于電力、化工、造紙、石油等行業，能有效保證汽輪機潤滑系統正常運行。
二、TY-Q系列透平油真空濾油機工作原理
本機根據減壓分離，精密機械過濾的原理，采用分子吸附、真空干燥、機械過濾等多項技術，透平油真空濾油機為單獨的一臺整機，無任何附屬機械設備，利用油水的飽和溫度曲線真空干燥原理進行立體的、多層面的快速_油水分離技術，多級大通量深層次精密過濾技術。
三、TY-Q系列透平油真空濾油機工作流程
待處理的油經過一級粗濾器后進入加熱器進行加熱，加熱后的油經過第二級過濾器到螺旋噴淋霧化系統，變?yōu)榇至ｌF狀下落到反應塔上進入真空分離室，水分即開始蒸發，油霧在罐內形成立體的多層面的蒸發結構，通過短時的循環，便可達到凈化目的。經過除雜質、脫水、脫氣、除酸的油品在油泵的作用下經過精密過濾器完成一個凈油工作循環。從真空分離室中分離出來的水蒸氣熱空氣進入冷疑器，大部分水蒸氣凝結為水存入積水倉，排出機外，油中熱空氣經冷卻后由真空泵排出。
四、TY-Q系列透平油真空濾油機功能
4.1針對汽輪機透平油潤滑系統稀油站及油箱-脫水、脫氣、除雜質有效提高潤滑油系統清潔度。
4.2透平油真空濾油機有效濾除99%油液中的游離水和99.9%溶解水的同時還可濾除99%游離氣體和98%溶解氣體等，經處理后的油品能達到國標使用標準。
4.3.真空濾油機技術優勢特點：
4.3.1透平油真空濾油機采用國內外同類設備先進工藝多項創新設計，在油處理工藝與設備性能上具行業先進水平，具有凈油速度快、精度高等特點。
4.3.2透平油濾油機集精密過濾，_脫水功能為一體，應用先進的“真空聚結分離技術”;進行脫水，脫水效率高、能力強，尤其對低粘度輕質透平油、液壓油、抗磨液壓油、齒輪箱潤滑油等凈化處理，可濾除介質中全部的油水乳化結構;通過精密過濾系統過濾，可將介質的清潔度提高到DAS1638≤6級，不改變油液的物理、化學性質，使其油液潤滑效果更佳;能耗小，運行費用低;系統配置優良，連續工作性能強，適合在線運行。
五、TY-Q系列透平油處理后油質量指標
性能項目 | 單位 | 處理后指標 | 檢驗方法 |
機械雜質 | ％ | 無 | GB/T511 |
破乳化值 | Min | ≤15 | GB/T7605 |
水分 | Mg/L | ≤50PPM | GB/T7600 |
酸值 | mgkoH/g | ≤0.3 | GB/T264 |
清潔度 | 級 | ≤6級 | NAS1638 |
過濾精度 | ≤3um | ||
TY-Q系列透平油真空濾油機技術參數
參數名稱 | 單位 | TY-Q20 | TY-Q30 | TY-Q50 | TY-Q80 | TY-Q100 | TY-Q150 | TY-Q200 | TY-Q300 | |
流 量 | L/min | 20 | 30 | 50 | 80 | 100 | 150 | 200 | 300 | |
工作真空度 | Mpa | －0.08～0.096 | ||||||||
工作壓力 | Mpa | ≤0.5 | ||||||||
運行溫度 | ℃ | ≤20～80可自由調節 | ||||||||
電 源 | V | 380V-480V-50Hz-60Hz根據客戶要求定制 | ||||||||
加熱功率 | kw | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 72 | |
總功率 | kw | 26 | 33 | 39 | 46 | 53 | 66 | 74 | 84 | |
進出口管徑 | mm | Φ25 | Φ32 | Φ32 | Φ42 | Φ42 | Φ48 | Φ48 | Φ60 | |
重量 | Kg | 385 | 450 | 550 | 600 | 800 | 850 | 1000 | 1200 | |
外形尺寸 | 長 | mm | 1350 | 1400 | 1450 | 1500 | 1550 | 1550 | 1700 | 1850 |
寬 | mm | 850 | 950 | 1100 | 1100 | 1150 | 1150 | 1450 | 1450 | |
高 | mm | 1600 | 1650 | 1700 | 1700 | 1750 | 1800 | 1850 | 1910 | |
注：設備外形尺寸和重量隨技術進步略作調整，以實物為準。(本設備有封閉式、遮檐式及拖車式也可根據客戶要求生產)
